OEM/ODM LED-modul Manufacturer

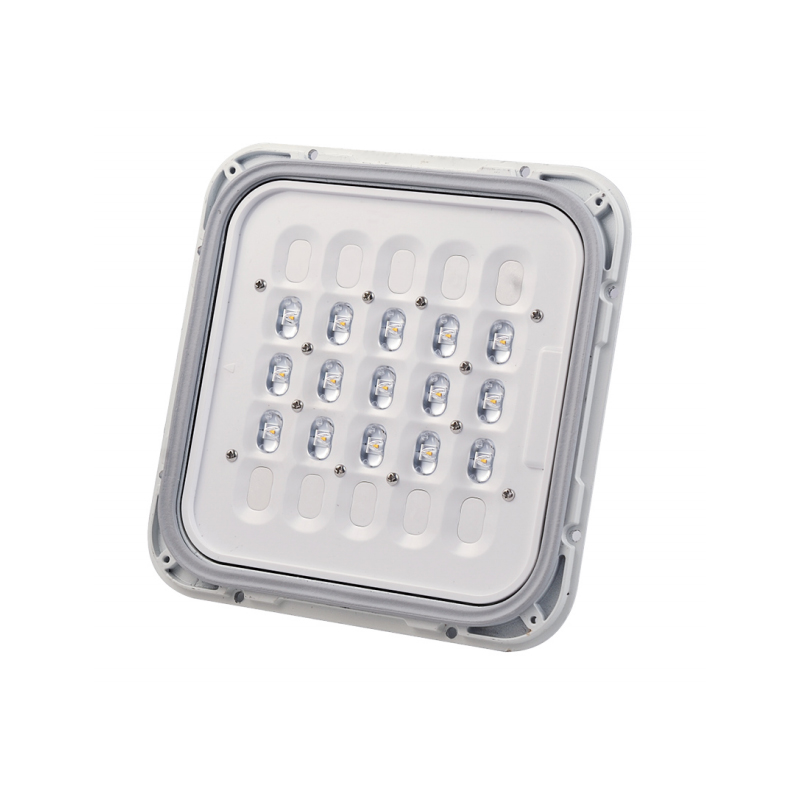

An LED-modul er en selvstendig lysemitterende enhet som består av en eller flere LED-brikker montert på et trykt kretskort (PCB), kombinert med elektriske tilkoblinger, termiske styringsmaterialer, og i mange design en optisk linse eller diffusor. Den fungerer som den lysemitterende kjernekomponenten i en ferdig armatur – den utskiftber, oppgraderbare motoren som bestemmer armaturens lyseffekt, effektivitet, fargekvalitet og levetid.

LED-moduler er mye brukt på tvers av monterings-, vedlikeholds- og utskiftingsapplikasjoner i gårdslys, gatelys, vegglys, reklamelysbokser og dekorativ belysning. Deres standardiserte formater og plug-and-play-tilkoblingsdesign lar lysprodusenter bygge komplette armaturer effektivt rundt en velprøvd lyskildeplattform – og lar sluttbrukere erstatte en degradert eller defekt modul uten å kassere hele armaturhuset , noe som reduserer vedlikeholdskostnadene og materialavfallet betydelig over installasjonens levetid.

Hvordan en LED-modul fungerer: Fra brikke til lyseffekt

Å forstå den interne driften av en LED-modul klargjør hvorfor komponentkvalitet og termisk styring er de to mest kritiske faktorene som styrer langsiktig ytelse.

LED-brikken: Elektroluminescens og effektivitet

Hver LED-brikke i modulen inneholder et halvlederkryss som sender ut fotoner når foroverrettet elektrisk strøm passerer gjennom den - en prosess som kalles elektroluminescens. I motsetning til glødekilder som genererer lys som et biprodukt av termisk energi, konverterer LED-brikker elektrisk energi direkte til lys, og oppnår lyseffekter på 130–200 lm/W på brikkenivå i høykvalitetsprodukter. Bølgelengden til utsendt lys - og derfor fargeutseendet - bestemmes av halvledermaterialets sammensetning. Hvitt lys produseres ved å kombinere en blå LED-brikke med et fosforkonverteringslag som nedkonverterer en del av den blå emisjonen for å produsere hele det synlige spekteret.

PCB-substratet og termisk vei

LED-brikker er loddet til et kretskort med metallkjerne (MCPCB) eller et standard FR4 PCB med kobbersporlag. MCPCB - vanligvis ved bruk av en aluminiumsbase - gir en termisk vei med lav motstand fra LED-krysset til modulens monteringsoverflate og deretter til armaturens kjøleribbe. Opprettholde LED-krysstemperaturen under 85°C er den viktigste enkeltfaktoren for å oppnå full vurdert levetid; hver 10°C økning i overgangstemperatur over denne terskelen halverer omtrent LED-ens levetid. Moduldesign av høy kvalitet minimerer termisk motstand ved hvert grensesnitt – brikke-til-kort, bord-til-hus – for å holde overgangstemperaturer godt innenfor sikre grenser selv ved maksimal merkeeffekt.

SMD vs. Plug-In Assembly-formater

LED-moduls produseres i to primære monteringsformater egnet for ulike produksjons- og vedlikeholdssammenhenger. SMD-moduler (Surface-Mount Device). loddes direkte til kretskortet under fabrikkmontering - en prosess som er egnet for høyvolums automatisert produksjon med jevn loddekvalitet og kompakte bordoppsett. Plug-in moduler bruk koblingsgrensesnitt som gjør at modulen kan settes inn og fjernes uten loddeverktøy – ideell for feltutskifting og vedlikeholdsapplikasjoner der armaturhuset forblir montert og modulen alene byttes. Mange utendørsbelysningsprodukter kombinerer begge formatene: SMD LED-brikker i modulkroppen, og et plug-in-kontaktgrensesnitt mellom modulen og armaturdriveren.

Nøkkelytelsesparametere: Hva spesifikasjonene betyr

LED-moduldataark inneholder en rekke tekniske parametere som direkte forutsier ytelse i den virkelige verden. Å forstå hva hver parameter representerer – og hvilke verdier som er akseptable for ulike applikasjoner – er avgjørende for å ta informerte anskaffelsesbeslutninger.

Kjernefordeler med høykvalitets LED-moduler

Ytelsesfordelene ved velspesifisert LED-moduls strekker seg over hele verdikjeden – fra armaturprodusentens produksjonseffektivitet til sluttbrukerens energiregninger og vedlikeholdsplan.

Høy lyseffekt og energisparing

LED-moduler med dagens teknologi oppnår rutinemessig effektivitet på modulnivå 150–180 lm/W , oversatt til armaturnivå-effektivitet på 120–160 lm/W etter optisk tap og drivertap. Dette representerer en 70–80 % reduksjon i energiforbruk kontra høytrykksnatrium- eller metallhalogenmodulene de erstatter i gate- og områdebelysning – en besparelse som forener modulens 50 000 timers levetid til en avgjørende økonomisk og miljømessig fordel.

Lav lumenavskrivning for konsistent langsiktig produksjon

Lumenforringelse – den gradvise reduksjonen i lyseffekt ettersom modulen eldes – er en kritisk kvalitetsdifferensiator mellom LED-moduler. Moduler av høy kvalitet som bruker innebygde, førsteklasses LED-brikker viser lumenavskrivninger på mindre enn 3 % per 10 000 driftstimer , opprettholdelse av utgang over 80 % av startverdiene ved 50 000 timer (L80 ≥ 50 000 timer). Moduler av lavere kvalitet som bruker off-spec-brikker kan degraderes til 70 % utgang innen 20 000–30 000 timer, noe som krever tidligere utskifting og reduserer den økonomiske grunnen til LED-investeringen.

Høy fargekonsistens på tvers av produksjonspartier

I applikasjoner som gatebelysning, fasadebelysning og reklamelysbokser hvor et stort antall moduler er installert i nærheten, er fargekonsistens mellom enhetene visuelt kritisk. Kvalitet LED-moduls are lagret til ≤ 3 SDCM (Standard Deviation of Color Matching) — en toleranse så stram at fargeforskjellen mellom tilstøtende moduler er umerkelig for det menneskelige øyet. Moduler utenfor denne toleransen produserer synlige varme/kjølige variasjoner på tvers av en armatur som er umiddelbart merkbare for beboere, beboere og forbipasserende.

Allsidighet på tvers av spenning og størrelsesspesifikasjoner

LED-moduler produseres over et bredt spekter av inngangsspenningsspesifikasjoner - vanligvis dekker 12V DC, 24V DC og direkte vekselstrøm (100–277V) — og i fysiske størrelser som spenner fra kompakte 30 mm kvadratiske moduler for pullert- og trinnlys til 300 mm lineære arrays for gate- og områdebelysning. Denne bredden av spesifikasjoner gjør at en enkelt modul-produktfamilie kan tilpasses på tvers av en hel rekke armaturformater, noe som reduserer antallet unike komponent-SKU-er som lysprodusenter trenger å administrere samtidig som designfleksibiliteten opprettholdes på tvers av produktporteføljen.

Praktisk installasjon og utskifting

Plug-in LED-moduldesign gjør at armaturmontering på fabrikken kan fortsette uten spesialisert loddeutstyr - teknikere kobler modulen til førerselen via en nøkkelkontakt på sekunder. I feltvedlikeholdssammenheng gjør det samme plug-in-designet det mulig å erstatte en defekt eller degradert modul av en vedlikeholdstekniker i under 5 minutter per armatur uten elektrisk verktøy, noe som reduserer både arbeidstid og trafikkstyringskostnader for veimonterte armaturer sammenlignet med den komplette armaturutskiftingen som ikke-modulære produkter krever.

LED-modulapplikasjoner på tvers av belysningsproduktkategorier

Allsidigheten til LED-modulformatet gjør den til den foretrukne lyskildeplattformen for et eksepsjonelt bredt spekter av armaturtyper. Følgende applikasjoner representerer de mest betydningsfulle brukstilfellene i utendørs og kommersiell belysning.

Gate- og veibelysning

Gatebelysning LED-moduls må kombinere høy fluksutgang - vanligvis 5 000–20 000 lm per modul — med Type II eller Type III asymmetriske optiske fordelinger som retter lys over kjørebanen mens de kontrollerer lysavfall oppover. Moduler for veiapplikasjoner er spesifisert med CRI ≥ 70 som et minimum, med CRI ≥ 80 i økende grad pålagt for fotgjengerprioriterte soner der nøyaktig ansikts- og faregjenkjenning er et sikkerhetskrav. Overspenningsvern på ≥ 10 kV integrert i modulen eller dens driver er avgjørende gitt lyneksponeringen av installasjoner montert på forhøyede stolper.

Gårds- og hagebelysning

Gårdslysmoduler fungerer med lavere wattstyrker - vanligvis 5–30 W — men med høye krav til fargekvalitet. CRI ≥ 80, tett SDCM-binning og varme fargetemperaturer på 2 700–3 000 K er standardspesifikasjonen for hage- og gårdsarmaturer til boliger der den nøyaktige gjengivelsen av planteblad, naturstein og tømmer skaper den atmosfæriske kvaliteten som skiller førsteklasses landskapsbelysning fra funksjonell belysning av områder. Stolpe- og pullertformater krever kompakte, sirkulære eller firkantede modulgeometrier som integreres i armaturens opale diffusorenhet uten synlige LED-hotspots.

Veggbelysning og fasadebelysning

Veggmonterte armaturer for bygningsfasader, inngangsbelysning og arkitektoniske beiteeffekter bruker LED-moduler med nøye konstruerte asymmetriske strålevinkler - vanligvis 10°×60° eller 15°×90° elliptiske fordelinger - som projiserer lys langs veggoverflaten i stedet for utover i rommet. Høy CRI (≥ 80) er viktig i disse applikasjonene for å avsløre tekstur og farge på fasadematerialer nøyaktig. DALI-2 dimmingskompatibilitet gjør at fasadelysintensiteten kan varieres som en del av en bygnings visuelle identitetsstyring om natten, og planlagt dimming etter midnatt reduserer energiforbruk og lysforurensning.

Reklame lysbokser

Reklame- og detaljskiltingslysbokser krever LED-moduler med eksepsjonelt stram fargekonsistens (≤ 3 SDCM) og høy, stabil lumeneffekt over et stort opplyst område. Ensartet farge over hele overflaten til et bakgrunnsbelyst skilt er den primære visuelle kvalitetsmålingen for denne applikasjonen – synlige fargestriper eller lysstyrkegradienter fra inkonsekvente moduler ødelegger det profesjonelle utseendet til annonsen. Moduler for lysboksapplikasjoner er vanligvis spesifisert i 12V eller 24V DC stripe- eller matriseformater som tillater enkel flislegging over hele bakgrunnsbelyste området, med utganger beregnet for å oppnå målflateluminansen (vanligvis 1 000–3 000 cd/m² for utendørs reklamevisninger).

Tilpasningsalternativer: Tilpasning av LED-moduler til spesifikke krav

En av de mest kommersielt betydelige fordelene med LED-modul formatet er muligheten for tilpasning som det gir til armaturprodusenter og OEM/ODM-programdeltakere. I motsetning til forseglede, ikke-konfigurerbare lyskilder, kan LED-moduler spesifiseres med et bredt spekter av justerbare parametere som gjør at lyskilden kan optimaliseres for hvert enkelt armaturdesign og applikasjonskrav.

Tilpasning av strålevinkel

Sekundære optiske linser – snap-on eller lim-bundet over LED-arrayen – er tilgjengelig i en rekke fra 10° flekk til 120° bred flom , med elliptiske, kvadratiske, lineære og flaggermusvinge-fordelinger tilgjengelig for spesifikke fotometriske krav. Tilpasset linseverktøy for unike distribusjonsprofiler er mulig ved volumer på 5000 enheter eller mer. For armaturprodusenter som utvikler produkter for spesifikke veiklasser eller arkitektoniske bruksområder, kan en tilpasset strålevinkelfordeling bety forskjellen mellom samsvar og manglende samsvar med gjeldende belysningsstandard – noe som gjør dette til et av de mest verdifulle tilpasningsalternativene som er tilgjengelige.

Fargetemperatur og CRI-tilpasning

Standard modulfargetemperaturer på 2 700 K, 3 000 K, 4 000 K, 5 000 K og 6 500 K er tilgjengelige på tvers av de fleste produktfamilier. Egendefinerte CCT-verdier – for eksempel 2400 K for ultravarme gjestfrihetsapplikasjoner eller 5700 K for industriell inspeksjonsbelysning — kan spesifiseres gjennom fosforvalg på brikkenivå for volumbestillinger. Tilsvarende er varianter med høy CRI (CRI ≥ 90, R9 > 50) som bruker utvidede fosforformuleringer tilgjengelig for detaljhandel, museum og medisinske anlegg hvor fargenøyaktighet er avgjørende.

Tilpasning av strøm og spenning

Moduleffekten kan justeres innenfor den termiske kapasiteten til PCB-substratet ved å konfigurere antall LED-brikker i serie/parallelle strenger og driftsstrømsettpunkt. Dette gjør at et enkelt fysisk modulformat kan tilbys på flere effektnivåer – for eksempel 20 W, 30 W og 40 W varianter — fra samme verktøy som gir armaturprodusenter en skalerbar lyskildeplattform på tvers av produktspekteret uten kostnadene for flere moduldesign.

Varmespredning: hvorfor termisk styring bestemmer modulens levetid

Av alle faktorene som bestemmer LED-modulens levetid, er termisk styring den mest avgjørende. Forholdet mellom overgangstemperatur og levetid er ikke lineært, men eksponentielt - små økninger i driftstemperatur gir uforholdsmessig store reduksjoner i levetid. En modul som opererer med en overgangstemperatur på 75°C vil vare betydelig lenger enn en tilsvarende modul som kjører på 95°C, selv om alle andre faktorer er identiske.

Den termiske motstandskjeden

Varme som genereres ved LED-krysset må bevege seg gjennom en rekke termiske grensesnitt før den når omgivelsesluften: overgang → loddeskjøt → PCB-kobberlag → PCB-dielektrisk lag → aluminiumsbase → termisk grensesnittmateriale → armaturkjøleribbe → omgivelsesluft. Hvert grensesnitt har en termisk motstandsverdi målt i °C/W. Summen av disse motstandene bestemmer overgangstemperaturen ved en gitt effektinngang. Kvalitetsmoduldesign minimerer motstand ved hvert grensesnitt gjennom MCPCB-substrater med høy ledningsevne (termisk ledningsevne ≥ 2 W/m·K) , optimalisert kobberstøtgeometri og kontrollerte loddeskjøtprofiler som minimerer hulrom ved chip-til-kort-grensesnittet.

Kompatibilitet med kjøleribbe for armatur

En LED-modul kan ikke oppnå sin nominelle levetid med mindre den er montert i en armatur med en kjøleribbe som er tilstrekkelig dimensjonert for modulens effekttap. En vanlig designretningslinje er at kjøleribben skal være i stand til å opprettholde modulmonteringsoverflatetemperaturen under 60°C ved maksimal merkeeffekt i en 25°C omgivelse . Moduler som leveres for OEM-armaturproduksjon bør inkludere termisk motstandsdata (R_th junction-to-case) for å tillate armaturdesignere å verifisere at deres kjøleribbedesign er tilstrekkelig før produksjon.

Velge riktig LED-modul: En innkjøpssjekkliste

Med hundrevis av LED-modul produkter som er tilgjengelig på vidt varierende pris- og kvalitetsnivåer, forhindrer et strukturert evalueringsrammeverk de kostbare konsekvensene av å spesifisere substandard komponenter som svikter for tidlig eller fungerer under forventningene i feltet.

• Be om LM-80-testdata: LM-80 er industristandardtestmetoden for vedlikehold av LED-lumen over tid. En ekte LM-80-rapport fra et akkreditert testlaboratorium er det eneste pålitelige grunnlaget for L70-levetidskrav – avvis enhver leverandør som ikke kan levere denne dokumentasjonen.
• Bekreft brikkeopprinnelse og binning: Be om LED-brikkeprodusentens bin-kode og binning-toleranse (SDCM). Moduler som bruker brikker innlagt til ≤ 3 SDCM vil levere konsekvent matchende fargeutseende på tvers av alle enheter i en produksjonsbatch.
• Sjekk PCB-substratspesifikasjonen: Bekreft at modulen bruker en aluminium MCPCB med en oppgitt termisk ledningsevne på ≥ 2 W/m·K – ikke en standard FR4 PCB, som har termisk ledningsevne 10–20× lavere og vil resultere i betydelig forhøyede overgangstemperaturer ved enhver meningsfylt effekt.
• Bekreft spennings- og strømkompatibilitet: Tilpass modulens foroverspenning og strømspesifikasjoner nøyaktig til driverutgangen. Utilpassede driftspunkter – selv innenfor modulens nominelle rekkevidde – kompromitterer både effektivitet og levetid.
• Evaluer tilpasningsstøtte: Hvis applikasjonen krever ikke-standard strålevinkler, CCT-verdier eller fysiske dimensjoner, må du bekrefte at leverandøren har ekte intern optisk design og PCB-layout i stedet for bare å ompakke standardprodukter med modifiserte etiketter.
• Be om konsistensdata for produksjonsbatch: Be om SDCM- og lumenutdata fra flere produksjonsbatcher for å bekrefte at leverandørens produksjonsprosess gir konsistente resultater på tvers av batcher – ikke bare på prøven som er sendt inn for evaluering.

Ofte stilte spørsmål om LED-moduler

Hva er forskjellen mellom en LED-modul og en LED-driver?

LED-modulen er den lysemitterende komponenten - den inneholder LED-brikkene, PCB og optiske elementer som produserer lys. LED-driveren er strømforsyningsenheten som konverterer nettspenningen til den regulerte konstantstrøm DC-utgangen som kreves av modulen. I integrerte armaturer er begge komponentene plassert i samme armatur; i modulære design er de separate enheter som kan byttes ut uavhengig. Driverfeil og forringelse av LED-modulen er de to vanligste årsakene til at armaturen går ut av levetiden , og separering av dem gjør at den defekte komponenten kan erstattes til en brøkdel av kostnaden for å erstatte hele armaturen.

Kan en LED-modul brukes direkte på nettspenning uten driver?

Standard LED-moduler krever en konstantstrømdriver og kan ikke kobles direkte til strømnettet - den uregulerte spenningen vil umiddelbart ødelegge LED-brikkene. Imidlertid er LED-moduler med AC-inngang som har en integrert miniatyrdriverkrets i modulhuset tilgjengelig og kan kobles direkte til 100–277V AC-nettet. Disse integrerte drivermodulene tilbyr en enklere systemarkitektur på bekostning av noe redusert total effektivitet og manglende evne til å erstatte driver og modul uavhengig – en avveining som gjør dem mer egnet for applikasjoner med lavere kritikk enn for utendørs infrastruktur med høy bruk.

Hvordan vet jeg om en LED-modul er kompatibel med min eksisterende armatur?

Kompatibilitet mellom en erstatningsmodul og en eksisterende armatur avhenger av fire faktorer: fysiske dimensjoner (modulen må passe i det optiske kammeret), elektrisk kompatibilitet (modulens foroverspenning og strøm må samsvare med driverutgangen), termisk grensesnitt (modulens monteringsoverflate må passe korrekt med den eksisterende kjøleribben), og optisk grensesnitt (modulens lysdistribusjon med den eksisterende reflektoren eller diffusoren må være kompatibel). Ved utskifting av moduler i en eksisterende armatur er den sikreste tilnærmingen å kilde en liknende erstatning fra den originale armaturprodusenten eller en modul som er spesifikt validert som en kompatibel erstatning for den armaturmodellen.

Hva forårsaker fargeskifte i LED-moduler over tid?

Fargeskift – en endring i det oppfattede fargeutseendet til lyseffekten når modulen eldes – er primært forårsaket av nedbrytning av fosforkonverteringslaget påført over den blå LED-brikken. Høye driftstemperaturer akselererer nedbrytning av fosfor, og gir et progressivt skifte mot et blåere eller gulere utseende avhengig av den spesifikke nedbrytningsmekanismen. Opprettholde overgangstemperaturen under 85°C gjennom tilstrekkelig termisk styring er den mest effektive strategien for å minimere fargeskift over modulens levetid. Sekundære årsaker inkluderer gulning av linser på grunn av UV-eksponering og nedbrytning av loddeforbindelser – begge håndteres gjennom materialvalg i kvalitetsmoduldesign.
